Fittings aus Messing vernickelt

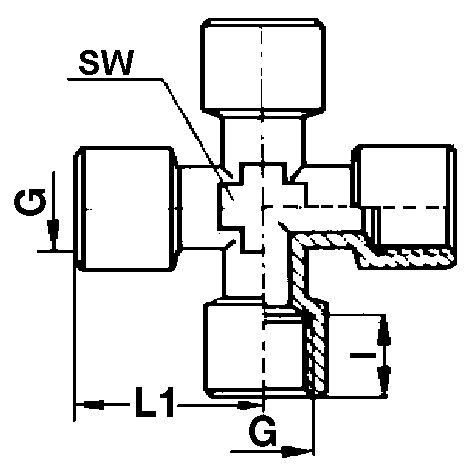

Kreuzstück 4xIG
Art.-Nr. Typ      G SW L1     I NW
41104211 203M-1/8 10 20,5     9 6,0
41104221 203M-1/4 12 25,0     10 7,0
41104231 203M-3/8 16 28,5     12 10,5
41104241 203M-1/2 20 35,0     15 15,0

in ähnlicher Ausführung mit einseitigem konischem Außengewinde lieferbar



Einsatzbereich: allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Fördertechnik, Automationstechnik, Armaturen usw.
Medium: Wasser, Oel, Druckluft
Material: Messing vernickelt
Druck: 1/8"    -0.99 bar ~ 150 bar
1/4"    -0.99 bar ~ 100 bar
3/8"    -0.99 bar ~ 75 bar
1/2"    -0.99 bar ~ 50 bar
3/4"    -0.99 bar ~ 85 bar
 1”      -0.99 bar ~ 80 bar
max. Temperatur: + 300 °C
Gewinde: BSP zylindrisch ISO 228 Klasse A
BSP konisch     ISO 7.1, BS 21, DIN 2999
Metrisch ISO R/262
