Kunststofftüllen und -fittings, blaue Linie

Aufschraubtülle mit Überwurfmutter, positionierbar

in der Mutter konisch dichtend
verschlingungsfreie Montage/Demontage

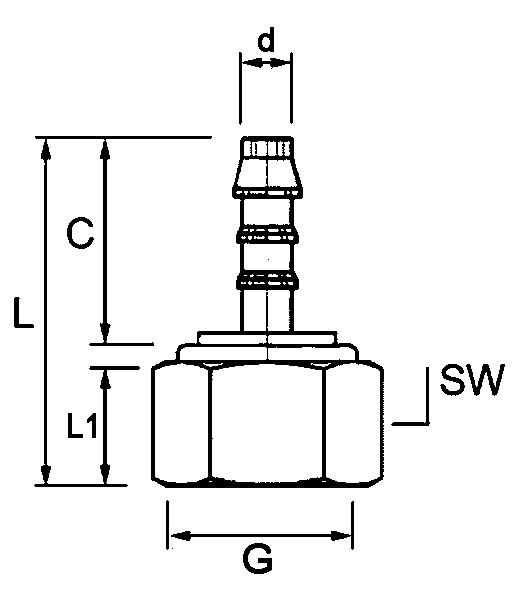

Art.-Nr. Typ     d  G d   C L L1 SW
41528763 GASM-4-1/8 4   16,0 27,5 10,0 13
41528773 GASM-4-1/4 4   16,0 31,7 14,2 16
41528783 GASM-5-1/8 5   21,0 32,5 20,0 13
41528793 GASM-5-1/4 5   21,0 36,7 14,2 16
41528803 GASM-5-3/8 5   21,0 37,0 14,5 20
41528813 GASM-6-1/4 6   23,0 38,7 14,2 16
41528823 GASM-6-3/8 6   23,0 39,0 14,5 20
41528833 GASM-6-1/2 6   23,0 41,5 17,0 24
41528843 GASM-8-1/4 8   25,0 40,2 14,2 16
41528853 GASM-8-3/8 8   25,0 41,0 14,5 20
41528863 GASM-8-1/2 8   25,0 43,5 17,0 24
41528873 GASM-8-3/4 8   25,0 43,5 17,0 30
41528883 GASM-10-3/8 10   27,0 43,0 14,5 20
41528893 GASM-10-1/2 10   27,0 45,5 17,0 24
41528903 GASM-10-3/4 10   27,0 45,5 17,0 30
41528913 GASM-12-1/2 12   28,0 46,5 17,0 24
41528923 GASM-12-3/4 12   28,0 46,5 17,0 30
41528933 GASM-14-1/2 14   29,5 48,0 17,0 24
41528943 GASM-14-3/4 14   29,5 48,0 17,0 30
41528953 GASM-16-3/4 16   30,0 48,5 17,0 30
41528963 GASM-19-3/4 19   31,0 49,5 17,0 30



Einsatzbereich: allgemeiner Maschinenbau,Handhabungstechnik, Vakuumtechnik, Fördertechnik,Verpackungstechnik ...
Medium: Druckluft und andere Medien, gegen die PA 66  resistent ist
Material: PA 66 blau
Temperatur:

-40 bis +90°C
Druck: 0-14 bar (200 PSI) bei 20°C, Grobvakuum (je nach verwendetem Schlauchtyp)
Gewinde:
  • Innen:  zylindrisches Gewinde UNI-ISO 228/1
  • Außen: konisches Gewinde UNI-ISO 7/1
  • D = Schlauch-Außendurchmesser
  • d = Schlauch-Innendurchmesser (nicht Nippel-Außen-Ø)
