Gas-Kugelhähne aus Messing

mit Handhebel, Innengewinde/Innengewinde
2-Wege, mittelschwere Ausführung

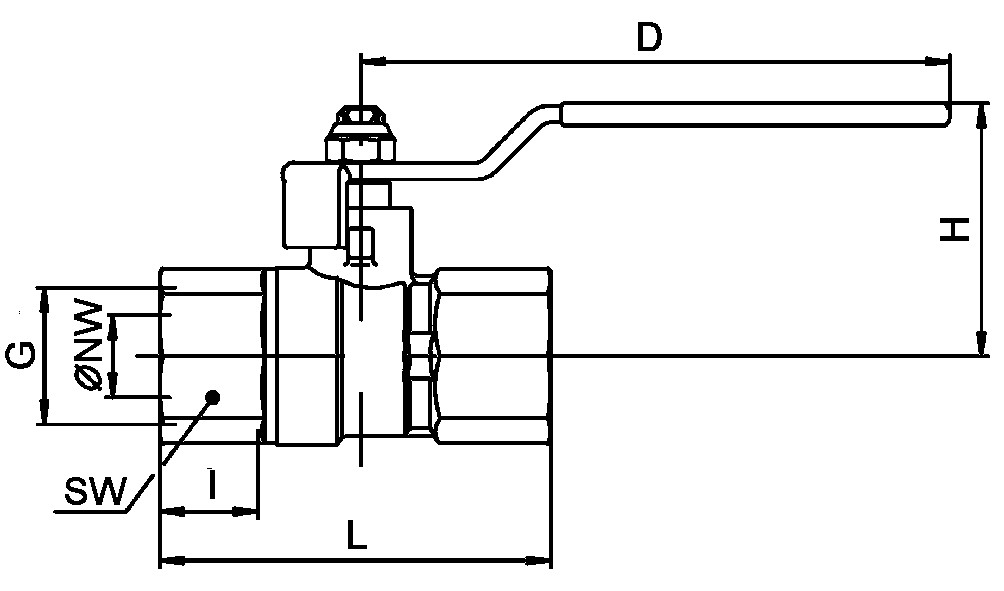

Art.-Nr. Typ                    G SW H L D I DN
45450021 GSKH-LI-DVGW-1/4 17 37,0 47,5 90 11,0 10,0
45450031 GSKH-LI-DVGW-3/8 21 37,0 49,5 90 11,4 10,0
45450041 GSKH-LI-DVGW-1/2 25 41,7 65,0 90 15,0 15,0
45450051 GSKH-LI-DVGW-3/4 31 49,8 73,5 105 16,3 20,0
45450061 GSKH-LI-DVGW- 1 38 53,8 86,5 105 19,1 25,0
45450071 GSKH-LI-DVGW-11/4 47 63,2 101,5 120 21,4 32,0
45450081 GSKH-LI-DVGW-11/2 54 72,0 115,5 140 21,4 40,0
45450091 GSKH-LI-DVGW- 2 66 83,7 132,5 170 25,7 50,0



Betätigung:

Ein 90°-Schwenk des Handgriffes/-hebels sperrt oder öffnet die Leitung. Griffstellung quer zu Kugelhahn: Die Leitung ist geschlossen!
Material:

- Gehäuse:
- Kugel:
- Dichtungen
- Kugeldichtung:
- Hebel/Griff:


Messing 58 vernickelt
Messing hartverchromt
PTFE
PTFE
Stahlblech, gelb beschichtet
Medium: für alle Gas-Arten nach Arbeitsblatt G260 geeignet: Stadtgas (1. Klasse), Methangas (2. Klasse) und Flüssiggas (3. Klasse) in Anlagen für Gas mit niedrigem und mittlerem Druck. Geeignet auch für die Verwendung mit heissem und kaltem Wasser, Druckluft, Ölen und Kohlenwasserstoffen allgemein
Druck:
  • max. 5 bar (MOP 5) für Gas (gemäss EN 331)
  • andere Medien von PN 80 (1/4") bis PN 16 (4")
Temperatur:
  • Betrieb: -10 bis +60°C für Gas (andere -20 bis +130°C)
  • Umgebung: bis +70°C
Gewinde: UNI EN 10226 (DIN ISO 7/1)
 Ausblassichere Spindel mit 2 Elastomer-O-Ringen
