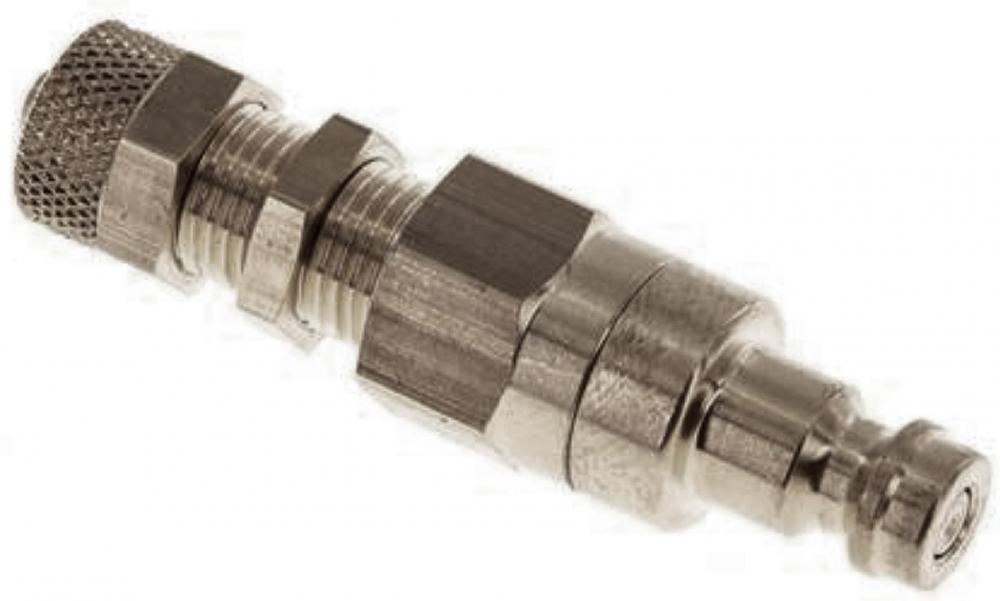

1.4305 mit Verschraubung und Schottverschraubung
 |
 |
|||||||
einseitig absperrend, Ms blank  |
||||||||
| Art.-Nr. | Typ D/d G | SW/1 | L | L1 | L2 | L3 | B | |
| 442318111E | KS5-E-6/4SV-M10x1 | 14 | 44 | 14 | 18 | 7 | 4 | |
| 442318121E | KS5-E-8/6SV-M12x1 | 17 | 44 | 14 | 18 | 7 | 4 | |
beidseitig absperrend, Ms blank  nur in Verbindung mit entspr. Gegenstück! |
||||||||
| 442318111EBA | KS5-EBA-6/4SV-M10x1 | 14 | 14 | 18 | 7 | 4 |  |
|
| 442318121EBA | KS5-EBA-8/6SV-M12x1 | 17 | 14 | 18 | 7 | 4 | ||
d = Schlauch-Innendurchmesser
D = Schlauch-Außendurchmesser
| Material: | - Gewindestück, Ventilkörper, Ventil, Entriegelungshülse: Edelstahl 1.4205 - Federn, Sprengring: Edelstahl 1.4310 - Kugeln: Edelstahl 1.4034 - Dichtungen: FKM |
| Medium: | Wasser (kein Dampf), neutrale, gasförmige und neutrale und aggressive Medien (Beständigkeit der Dichtungen beachten!), flüssige Medien, Mineralöle, Öl, Kraftstoffe, Lösungsmittel, aggressive Medien, Druckluft, Vakuum (max. -0,96 bar/96%) neutrale und aggressive Medien (Beständigkeit der Dichtungen beachten! |
| Druck: | -0,95 bis 35 bar ** maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor. |
| Temperatur: | -15°C bis max. +200°C |
| Gewinde: | Withworth-Rohrgewinde (BSP) zylindrisch ISO 228 |
| Durchfluss: | 510 l/min (In Verbindung mit beidseitig absperrendem Ventil (BA): 330 l/min) |
| Kompatibel zu: | Parker-Rectus Serie 20, Parker-Rectus Serie 91, Walther Serie 06-003, Festo Baureihe KD2/KS2, IMI-Norgren Serie 232, Aventics Serie CP1-NW 2,7 (Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.) |
 |
