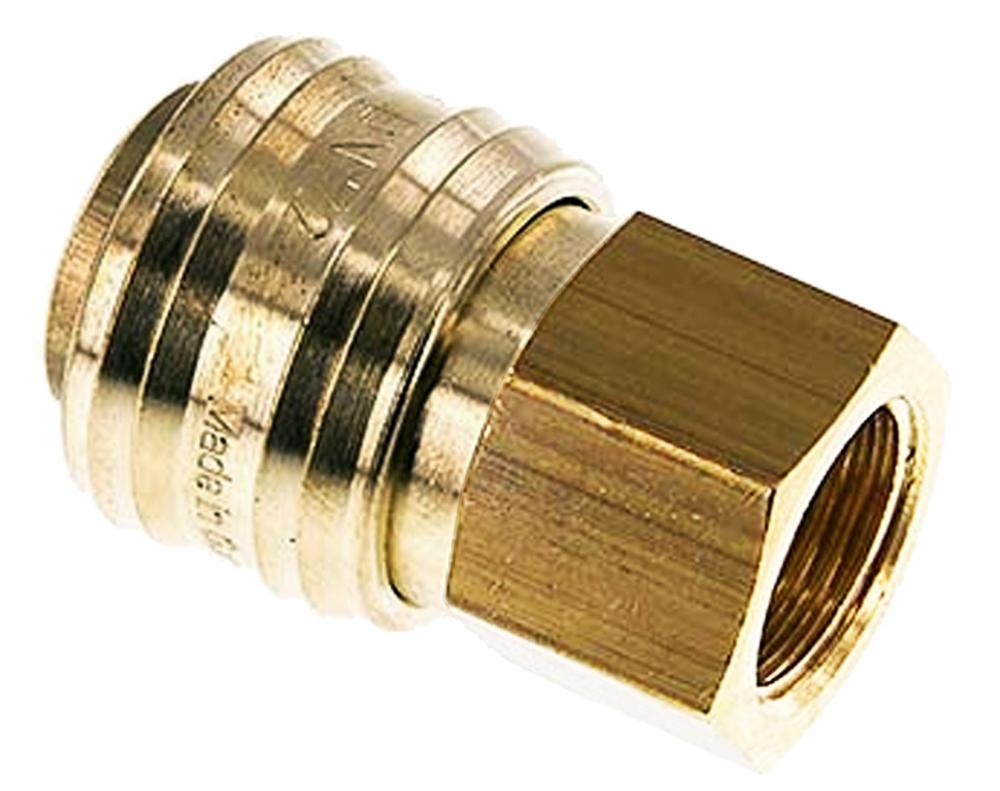

mit Innengewinde
  |
 |
|||||
einseitig absperrend, Ms blank  |
||||||
| Art.-Nr. | Typ G | SW | D1 | L | A | |
| 44233110 | KD7-1/8i | 22 | 25 | 41 | 9 | |
| 44233120 | KD7-1/4i | 22 | 25 | 41 | 9 | |
| 44233130 | KD7-3/8i | 22 | 25 | 41 | 9 | |
| 44233140 | KD7-1/2i | 24 | 25 | 41 | 12 | |
| einseitig absperrend, Ms vernickelt |
||||||
| 44233112 | KD5-M-1/8i | 22 | 25 | 41 | 9 | |
| 44233122 | KD5-M-1/4i | 22 | 25 | 41 | 9 | |
| 44233132 | KD5-M-3/8i | 22 | 25 | 41 | 9 | |
| 44233143T | KD7-M-1/2i | 24 | 25 | 41 | 12 | |
beidseitig absperrend, Ms blank  nur in Verbindung mit entspr. Gegenstück! |
||||||
| 44233120BA | KD5-BA-1/4i | 22 | 25 | 41 | 9 | |
| 44233130BA | KD5-BA-3/8i | 22 | 25 | 41 | 9 | |
| 4423314TBA | KD5-BA-1/2i | 24 | 25 | 41 | 12 | |
| beidseitig absperrend, Ms vernickelt nur in Verbindung mit entspr. Gegenstück! |
||||||
| 44233112BA | KD5-MBA-1/4i | 22 | 25 | 41 | 9 | |
| 44233122BA | KD5-MBA-3/8i | 22 | 25 | 41 | 9 | |
| 44233143TBA | KD5-MBA-1/2i | 24 | 25 | 41 | 12 | |
| Einsatzbereich: | Druckluftwerkzeuge, Pneumatik, Hallenversorgung, etc. |
| Material: | - Gewindestück, Ventilkörper, Ventil, Entriegelungshülse: Ms blank (vern.) - Federn, Sprengring: Edelstahl 1.4310 - Kugeln: Edelstahl 1.4034 - Dichtungen: NBR - Dichtringe (Außengewinde): PVC |
| Medium: | Druckluft, Wasser und andere neutrale Medien |
| Druck: | -0,95 bis 35 bar ** maximaler statischer Betriebsdruck (ohne Pulsation) bei min. 4-fachem statischen Auslegungsfaktor. |
| Temperatur: | -20 bis +100°C |
| Durchfluss: | Bolzenverriegelung: 1100 l/min |
| Gewinde: | Withworth-Rohrgewinde (BSP) zylindrisch ISO 228 |
| Kompatibel zu: | Parker-Rectus Serie 25, 26, 1600 und 1625, TEMA Serie 1600, CEJN Serie 320, JWL Serie 520, 530 und 560), Legris Serie 25 und 26), Parker Baureihe PE und PEF, Prevost Serie E ... 07, Festo Baureihe KD4/KS4, IMI-Norgren Serie 238, Aventics Serie CP1-NW 7 / 7,8 (Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.) |
 |
