Schalldämpfer aus komplett Sinterbronze

Schalldämpfer mit Sechskant, lang

komplett aus Sinterbronze, Porosität: ca. 40 µ

Art.-Nr.        G   Typ SW B L A H
44121711 SD-1/8-SBSK 13 8 28 6 18
44121721 SD-1/4-SBSK 17 12 34 8 22
44121731 SD-3/8-SBSK 22 15 36 10 20
44121741 SD-1/2-SBSK 27 19 44 12 25
44121751 SD-3/4-SBSK 32 22 54 14 30
44121761 SD- 1 -SBSK 41 28 65 16 40
44121771 SD- 2 -SBSK 70 50 74 16 49



Anwendung: Dämpfung der Entlüftungs- oder Ansauggeräusche bzw. Grob-Filtrierung der Ansaugluft bei pneumatischen Anwendungen, Filtrierung von Flüssigkeiten
Dämpfmaterial: kugelige Bronze Bz 90/10 gesintert
Medium: Druckluft, Öle aller Art, Benzin, CO2 und andere neutrale Gase, Süßwasser (mit Einschränkungen), Lösungsmittel
Temperatur: ab -25°C
oxidierende Gase und Luft:    bis +180°C
neutrale Gase:                      bis +400°C
Druck: max. 12 bar   (bei komplett gesintert höher)
Gewinde: BSP  (ISO 228), zylindrisch

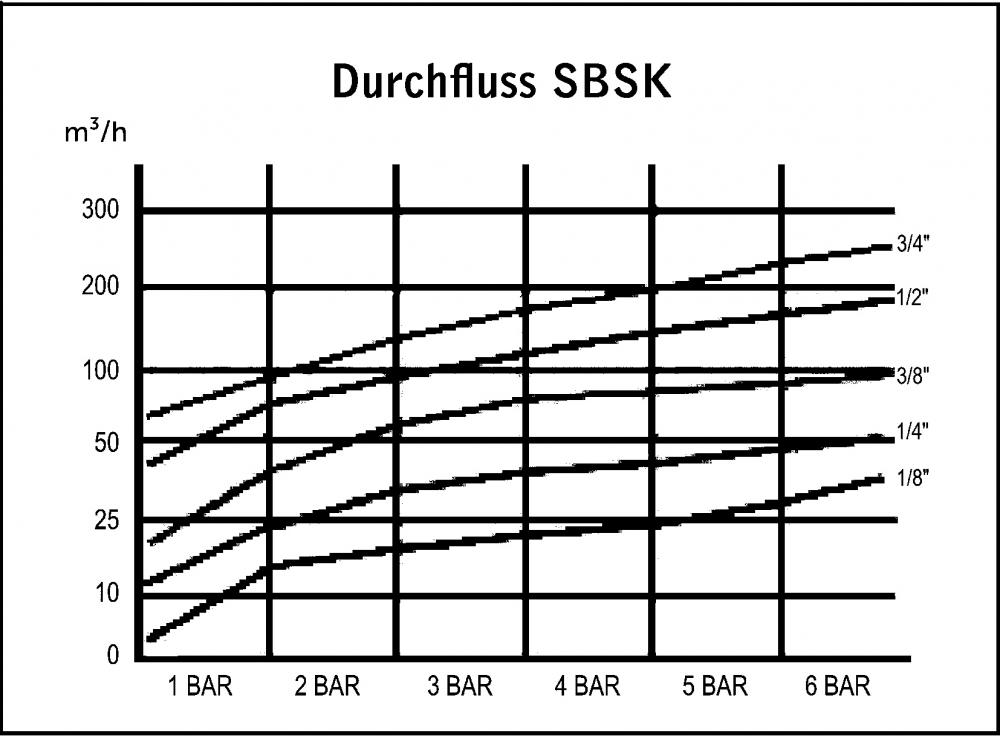

Durchflussdiagramm



441/21301 SD-M5-SE 10 5 20 5 8,0
441/21311 SD-1/8-SE 13 8 24 6 9,0
441/21321 SD-1/4-SE 17 11 33 8 18,0
441/21331 SD-3/8-SE 22 14 44 10 25,5
441/21341 SD-1/2-SE 24 18 49 10 34,0
441/21351 SD-3/4-SE 30 21 57 11 30,0
441/21361 SD- 1 -SE 36 27 72 16 40,0
441/21371 SD-11/4-SE 50 35 83 17 56,0
441/21381 SD-11/2-SE 54 32 108 24 68,0
441/21385 SD- 2 -SE 66 42 120 25 77,0
441/21391 SD-1/8i-SE 13 7 29 6 14,0
