Schalldämpfer aus Sinterbronze mit MS-Gewinde

mit Drahtgeflecht

mit Ms-Gehäuse und Edelstahl-Drahtgewebe, Porosität: ca. 50 µ

Art.-Nr.      G   Typ SW B L A S
44122601 SD-M5-SFE 8 5,5 8 4 3
44122611 SD-1/8-SFE 13 9,5 15 6 4
44122621 SD-1/4-SFE 16 11,0 18 8 4
44122631 SD-3/8-SFE 19 14,5 20 8 4
44122641 SD-1/2-SFE 24 19,0 22 10 4
44122651 SD-3/4-SFE 30 24,0 26 10 4
44122661 SD- 1 -SFE 36 31,0 28 10 4



Anwendung: Dämpfung der Entlüftungs- oder Ansauggeräusche bzw. Grob-Filtrierung der Ansaugluft bei pneumatischen Anwendungen, Filtrierung von Flüssigkeiten
Material: Dämpfmedium:  Edelstahl-Drahtgeflecht AISI 316
Gewindesockel:  Messing blank
Medium: Druckluft, Öle aller Art, Benzin, CO2 und andere neutrale Gase, Süßwasser (mit Einschränkungen), Lösungsmittel
Temperatur: ab -25°C
oxidierende Gase und Luft:    bis +180°C
neutrale Gase:                      bis +400°C
Druck: max. 12 bar
Gewinde: BSP  (ISO 228), zylindrisch

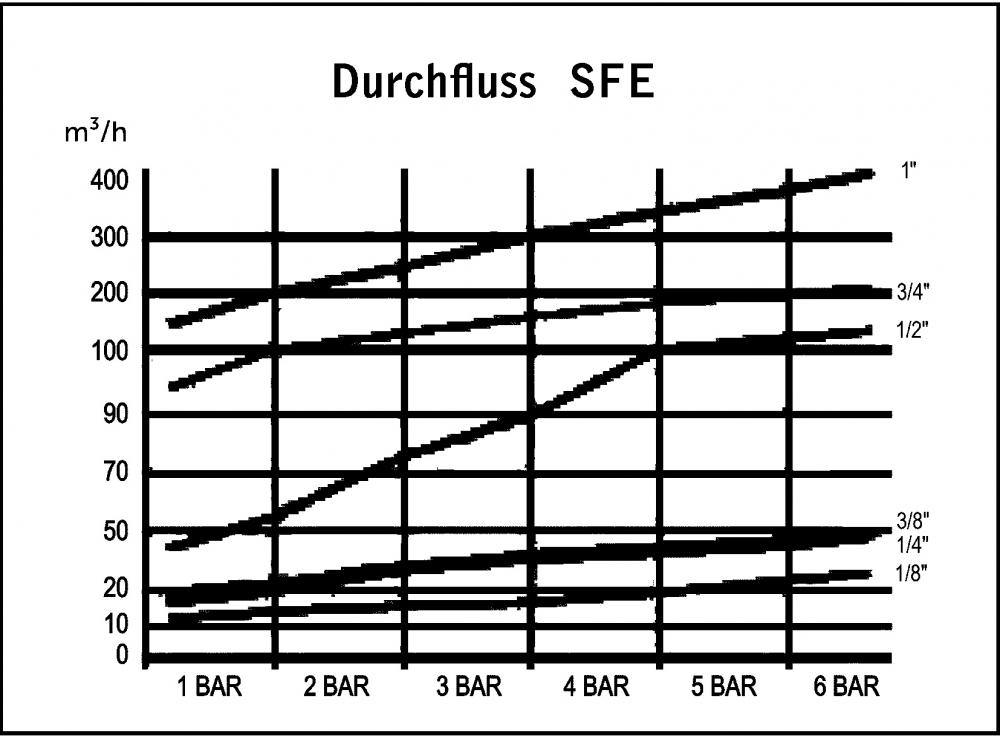

Durchflussdiagramm





Art.-Nr. Typ G SW B L A/I H
441/21301 SD-M5-SE 10 5 20 5 8,0
441/21311 SD-1/8-SE 13 8 24 6 9,0
441/21321 SD-1/4-SE 17 11 33 8 18,0
441/21331 SD-3/8-SE 22 14 44 10 25,5
441/21341 SD-1/2-SE 24 18 49 10 34,0
441/21351 SD-3/4-SE 30 21 57 11 30,0
441/21361 SD- 1 -SE 36 27 72 16 40,0
441/21371 SD-11/4-SE 50 35 83 17 56,0
441/21381 SD-11/2-SE 54 32 108 24 68,0
441/21385 SD- 2 -SE 66 42 120 25 77,0
441/21391 SD-1/8i-SE 13 7 29 6 14,0
