Absperrventile mit Entlüftung

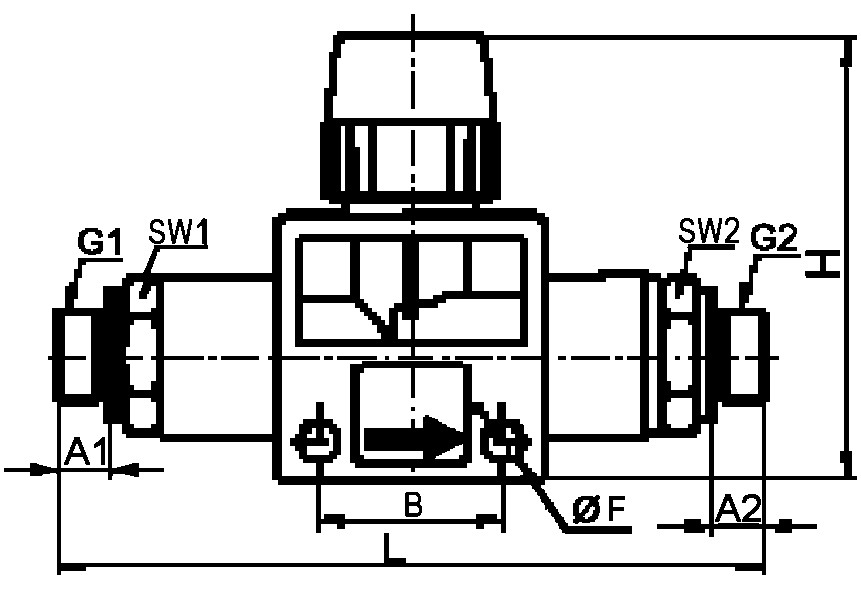

3/2-Wege-Absperrventil Typ KVAA

beiderseits Außengewinde

Gewinde: zylindrisch mit O-Ring-Dichtung (NBR)

Art.-Nr. Typ     G2  G1 B 1/2 A Ød C L H 1/2
42923501 KVAA-1/8-1/8 5,5/5,5 16,5 4,2 41,5 66,0 14/14
42923511 KVAA-1/8-1/4 5,5/7,5 16,5 4,2 41,5 66,5 17/14
42923521 KVAA-1/4-1/4 7,5/7,5 16,5 4,2 41,5 71,0 17/17
42923531 KVAA-1/4-3/8 7,5/8,5 21,5 4,2 46,0 82,5 17/17
42923541 KVAA-3/8-3/8 8,5/8,5 21,5 4,2 46,0 83,5 17/17
42923551 KVAA-3/8-1/2 11/8,5 21,5 4,2 46,0 83,0 21/21
42923561 KVAA-1/2-1/2 11/11 21,5 4,2 46,0 91,5 21/21



Anwendung: Eine 90°-Drehung des Griffes sperrt die Leitung und öffnet die Entlüftung unterhalb des Drehgriffs
Material: Gehäuse:            PBT (schwarz) / Ms 58 vernickelt
Dichtungen:        NBR (Perbunan)
Spannzange:       Edelstahl
Führungsring:     Zink-Druckguss
Lösering:             POM (blau)
Gewinde-O-Ring: NBR
Medium: Druckluft und andere neutrale Medien
Temperatur: 0°C bis + 60°C (max. 15 bar)
Arbeitsdruck: bis 10bar, Grobvakuum
Leitungen: Polyurethan (PU), Polyamid (PA), Kupfer-, Stahl-, Edelstahlrohre
Gewinde: zylindrisch mit O-Ring-Dichtung (NBR)
