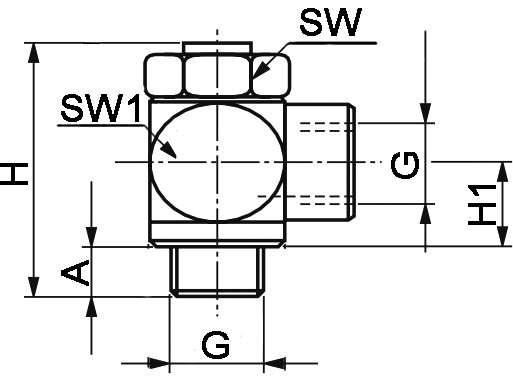

mit Schwenkringstück mit Innengewinde, 1.4571

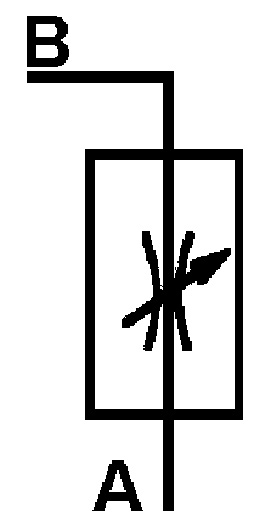

Einstellung: Schlitzschraube Abluftdrosselung für Zylindereinsatz
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Einsatzbereich: | Geschwindigkeitsregulierung von Zylinderbewegungen. Diese Ventile werden in Kombination mit Schwenkringstücken anstelle anderer Schlauchanschlüsse direkt in Zylinder oder Ventile geschraubt. Die Durchflußmengen werden mittels Schlitzschrauben reguliert. | ||||
| Material: | Gehäuse: komplett 1.4571 Dichtungen: FKM (Viton) |
||||
| Medium: | gefilterte, geölte oder nicht geölte Druckluft | ||||
| Temperatur: | -20 bis +150°C | ||||
| Druck: | 0,2-10 bar | ||||
| Gewinde: | Withworth-Rohrgewinde (BSP) | ||||
| Besondere Merkmale: | Die Einstellschrauben sind gegen Herausdrehen gesichert. Der Buchstabe der Drosselausführung ist in eine der Schlüsselflächen eingestempelt ("A", "B" oder "C"). | ||||
|
|||||
