Drossel- & Drosselrückschlagventile

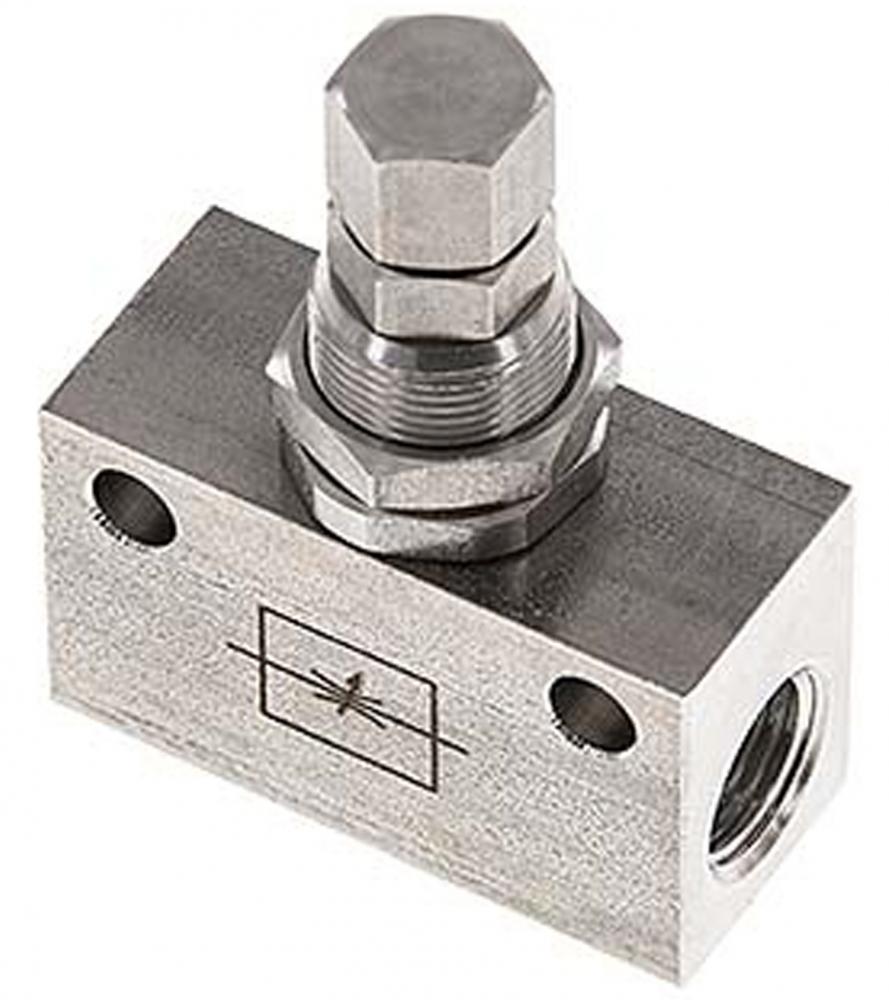

Drosselrückschlagventil in Blockform  (Edelstahl 1.4404)

Art.-Nr. Typ        G H B L G1 ØF
mm		 Durchfluß
L/min.
42219811 EDRVB-1/8 20 15 34 M12x0,75 6,3 220
42219821 EDRVB-1/4 30 25 50 M18x1 6,3 900

Drosselventil in Blockform  (Edelstahl 1.4404)

Art.-Nr. Typ      G H B L G1 ØF
mm		 Durchfluß
L/min.
42219815 EDVB-1/8 20 15 34 M12x0,75 6,3 220
42219825 EDVB-1/4 30 25 50 M18x1 6,3 900



Befestigungsmuttern V4A / 1.4571
Art.-Nr. Typ       G1

   G1 SW
42220011 EBM-M12x0,75   M12x0,75 14
42220021 EBM-M18x1   M18x1 21



Einsatzbereich:

Geschwindigkeitsregulierung von Zylinderbewegungen.
Material: Körper/Aufbau/Innenteile:   Edelstahl 1.4404
Dichtungen:    FKM
Medium: gefilterte, geölte oder nicht geölte Druckluft
Temperatur: 0-130°C
Druck: 0-10 bar
Gewinde: Withworth-Rohrgewinde (BSP) zylindrisch
Befestigungsart: - per Durchgangsbohrungen
- über Kontermuttern (Schalttafel)
- direkt durch Rohrleitungseinbau
Kenngrößen: nach DIN 3291
