2/2-Wege-Magnetventil Typ MVS
servogesteuert, komplett mit Spule (Größe W) und Gerätesteckdose
 |
 |
 |
Die letzte Ziffer der Artikelnummer
bezeichnet die Spannung:
1 230V/50-60 Hz AC
3 24V/= DC
I |
Leistungsaufnahme:
Gleichstrom: 13 W,
Wechselstrom: 22 VA
(Anzug: 40 VA) |
| Art.-Nr. I |

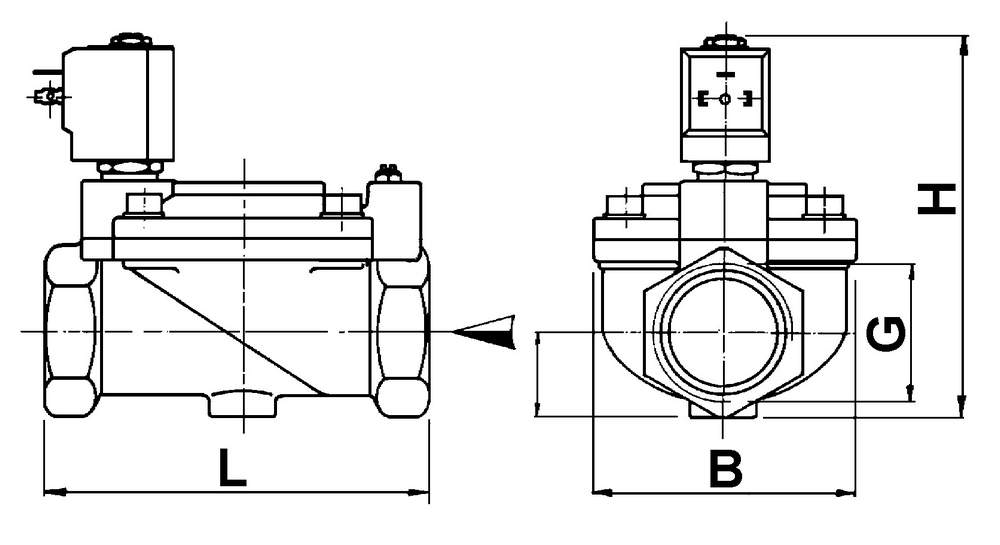

Typ Wege G NW V/Hz |
DN |
L |
H |
B |
Kv*
l/min. |
Gewicht |
| stromlos geschlossen (NC) 230V/AC: |
| 38441531 |
MVS-2/2-3/8-13-230/50 |
13 |
40 |
112 |
48 |
64 |
0,75 Kg |
| 38441541 |
MVS-2/2-1/2-13-230/50 |
13 |
66 |
112 |
48 |
64 |
0,70 Kg |
| 38441551 |
MVS-2/2-3/4-25-230/50 |
20 |
75 |
118 |
58 |
108 |
0,90 Kg |
| 38441561 |
MVS-2/2- 1 -25-230/50 |
25 |
96 |
131 |
70 |
171 |
1,40 Kg |
| 38441571 |
MVS-2/2-11/4-40-230/50 |
35 |
131 |
146 |
96 |
313 |
3,00 Kg |
| 38441581 |
MVS-2/2-11/2-40-230/50 |
40 |
131 |
146 |
96 |
427 |
2,90 Kg |
| 38441591 |
MVS-2/2- 2 -50-230/50 |
50 |
165 |
167 |
120 |
684 |
4,10 Kg |
| stromlos geschlossen (NC) 24V/DC: |
| 38441533 |
MVS-2/2-3/8-13-24/00 |
13 |
40 |
112 |
48 |
64 |
0,75 Kg |
| 38441543 |
MVS-2/2-1/2-13-24/00 |
13 |
66 |
112 |
48 |
64 |
0,70 Kg |
| 38441553 |
MVS-2/2-3/4-13-24/00 |
20 |
75 |
118 |
58 |
108 |
0,90 Kg |
| 38441563 |
MVS-2/2- 1 -13-24/00 |
25 |
96 |
131 |
70 |
171 |
1,40 Kg |
| 38441573 |
MVS-2/2-11/4-13-24/00 |
35 |
131 |
146 |
96 |
313 |
3,00 Kg |
| 38441583 |
MVS-2/2-11/2-13-24/00 |
40 |
131 |
146 |
96 |
427 |
2,90 Kg |
| 38441593 |
MVS-2/2- 2 -13-24/00 |
50 |
165 |
167 |
120 |
684 |
4,10 Kg |
auf Wunsch andere Spannungen lieferbar
|
| Anwendung: |
Durch Schalten der Magnetspule wird der Mediumstrom geschlossen oder geöffnet. |
| Material: |
Körper: Messing
Dichtungen: NBR
metall. Innenteile: Edelstahl |
| Medium: |
Luft, Wasser, neutrale Gase, neutrale dünnflüssige Medien |
| Temperatur: |
-10°C bis +80°C (Umgebung max.+65°C) |
| Eingangsdruck: |
0,5-16 bar |
| Arbeitsdruck: |
AC/~: 0-18 bar DC/=: 0-15 bar |
| Gewinde: |
Withworth Rohrgewinde (BSP) zylindrisch |
| Betätigungsart: |
stromlos geschlossen NC (Normal geöffnet -NO- lieferbar) |
| Einbaulage: |
mit stehendem Magneten |
| Anmerkung: |
Servogesteuerte Ventile benötigen zum Öffnen oder Schließen eine Druckdifferenz zwischen Ventileingang und -ausgang. Die Druckdifferenz wird als Mindestdruck angegeben. Entsteht im Ventil ein Druckausgleich, eventuell dadurch, dass am Ventilausgang kein oder nur wenig Medium verbraucht wird, funktioniert das Ventil nicht mehr (es öffnet oder schließt nicht zuverlässig) |
