Schnellentlüftungsventile

mit PU-Membrane (3/4“+1“NBR)   -20 bis +80°C

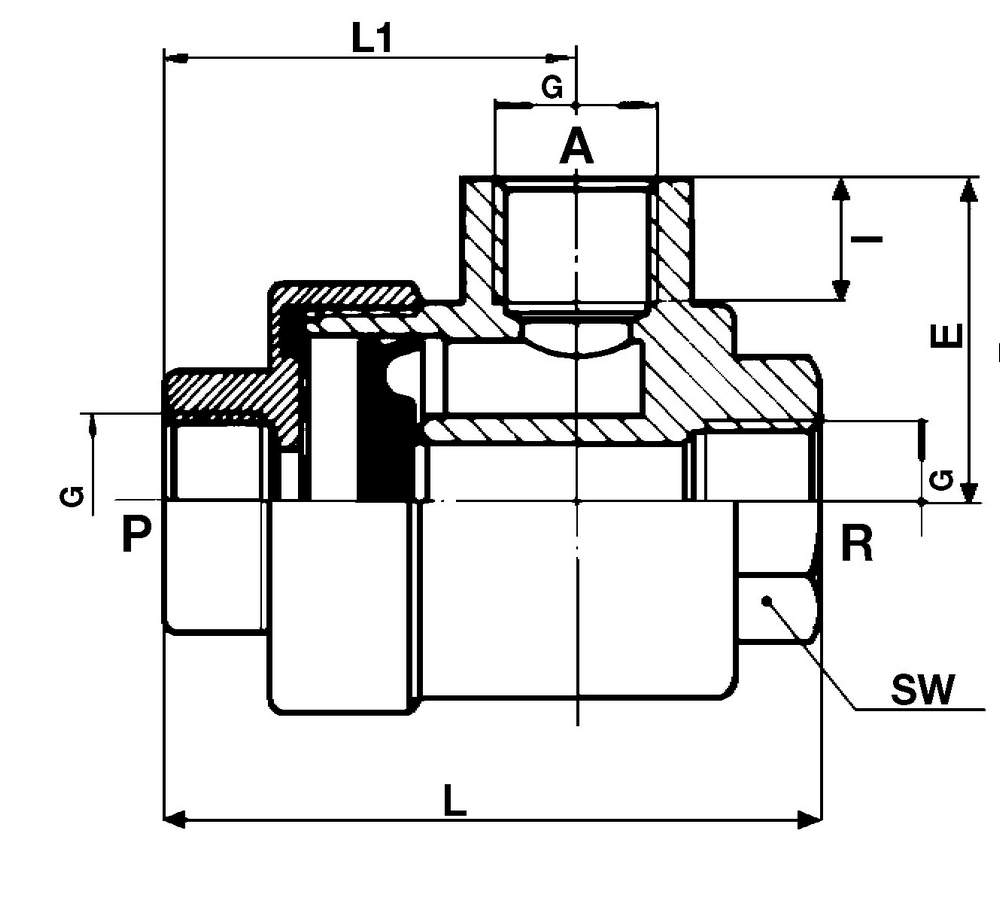

Art.-Nr. Typ          G   NW SW E L L1 I NW
42516401 VSC-555-M5 -03 10 10,0 25,0 17,5 5 3
42516411 VSC-588-1/8-06 14 19,0 42,0 27,0 8 6
42516421 VSC-544-1/4-09 17 26,7 55,2 35,0 11 9
42516431 VSC-538-3/8-12 21 26,5 60,5 39,5 11 12
42516441 VSC-522-1/2-14 26 31,5 72,5 43,0 16 14
42516451 VSC-533-3/4-18 32 37,0 88,5 53,3 17 18
42516461 VSC-511- 1 -23 46 47,5 118,0 70,0 20 23



Anwendung: Diese Ventile werden in die Zylinder-Zuluftleitungen eingebaut und ermöglichen die Entlüftung des Rückhubes ohne Umweg über die Wegeventile.
Material: 1+3   Gehäuse:     Messing vern.
2       Dichtungen: PA (Polyamid) bei 3/4+1“=NBR(-25 bis +70°C)

4       Membrane:  PU (Polyurethan) 3/4“+ 1“= NBR (-25 bis +70°C)
ium: gefilterte Druckluft
Temperatur: PU:   -20 bis +80°C
FKM: -10 bis +180°C
NBR: -25 bis +70°C
Druck: 0,5 bis 10 bar bei 20°C
Öffnungsdruck: min. 0,3 bar
Gewinde:  BSP (DIN ISO 228), zylindrisch

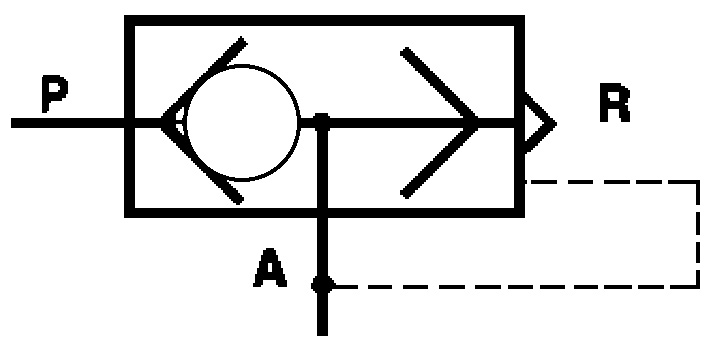

P = Druckanschluß
A = Zylinderanschluß
R = Entlüftungsanschluß
sp-VSC1_50_2



Durchfluss Nl/min bei 6 bar
Gewinde P nach A A nach R
M5 120 l/min 150 l/min
1/8" 420 l/min 500 l/min
1/4" 830 l/min 1100 l/min
3/8" 1250 l/min 1300 l/min
1/2" 2150 l/min 2700 l/min
3/4" 2600 l/min 5800 l/min
1" 3400 l/min 7500 l/min
