Verschraubungen aus Aluminium

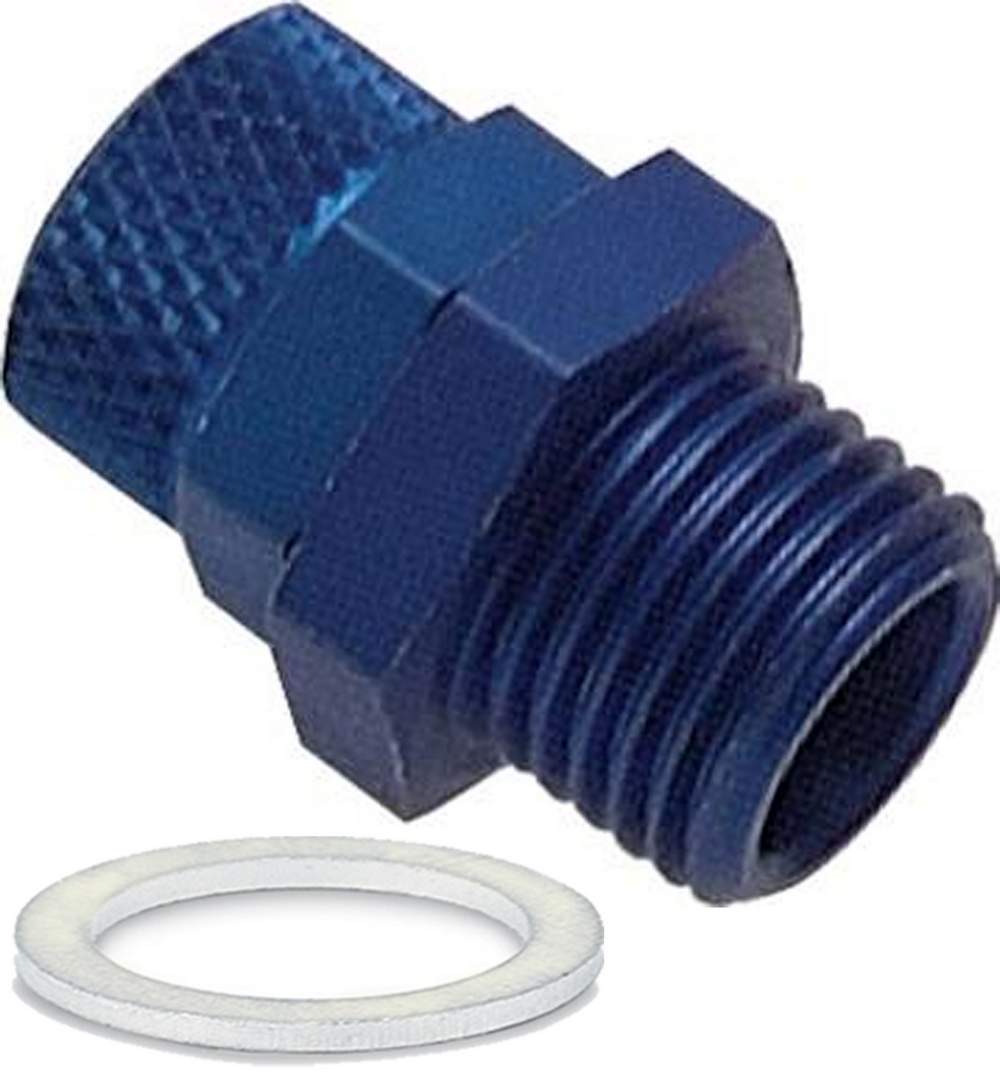

Gerade Einschraubverschraubung

Gewinde: zylindrisch mit beigefügtem PVC-Dichtring
Farbe: blau

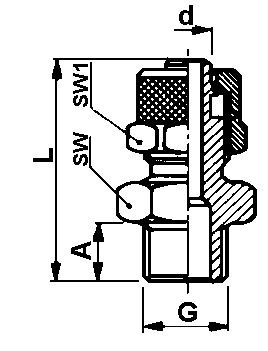

Art.-Nr. Typ  D/d  G  Farbe SW SW1 L   A NW
41208001* CK-4,3/3-M5 blau 8 - 17,5   4,5 2,4
41208031 CK-4,3/3-1/8 blau 14 - 20,5   6,5 2,4
41208021* CK-6/4-M5 blau 10 - 19,0   4,5 2,4
41208051 CK-6/4-1/8 blau 14 12 23,5   6,5 3,0
41208071 CK-6/4-1/4 blau 17 12 25,5   9,0 3,0
41208061 CK-8/6-1/8 blau 14 14 23,5   7,0 4,5
41208081 CK-8/6-1/4 blau 17 14 25,5   9,0 4,5
41208111 CK-8/6-3/8 blau 19 14 26,0   9,0 4,5
41208151 CK-8/6-1/2 blau 24 14 30,0   12,0 4,5
41208101 CK-11,6/9-1/4 blau 17 17 29,3   9,0 7,0
41208131 CK-11,6/9-3/8 blau 19 17 29,0   9,0 7,0
41208171 CK-11,6/9-1/2 blau 24 17 33,0   12,0 7,0
41208141 CK-17,6/13-3/8 blau 24 24 33,0   9,0 11,0
41208181 CK-17,6/13-1/2 blau 24 24 41,0   12,0 11,0

* = Körper Stahl verzinkt, Mutter Alu eloxiert



Material: Aluminium eloxiert (Standardfarbe:blau)

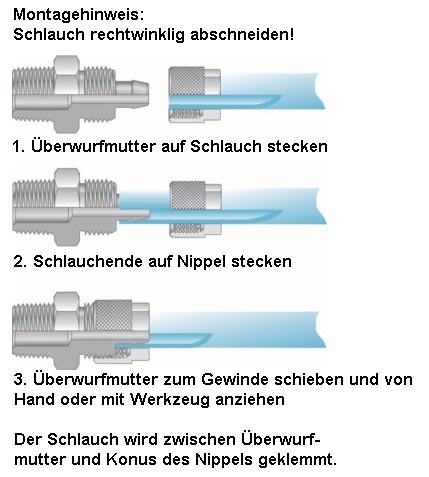

DP_Rapid_150_
Medium: Druckluft und neutrale andere Medien
Temperatur:  je nach Schlauchtyp
Druck: 12 bar (12000KPa), Grobvakuum (je nach verwendetem Schlauchtyp)
Gewinde: BSP zylindrisch (ISO 228)
Anmerkung: Der wie ein Widerhaken geformte Schlauchnippel erlaubt eine kurze Bauform und sicheren Halt. Dadurch ist ein minimaler Kraftaufwand bei der Montage erforderlich. Alle zylindrischen Außengewinde werden standardmäßig mit weißem PVC-Dichtring geliefert.
