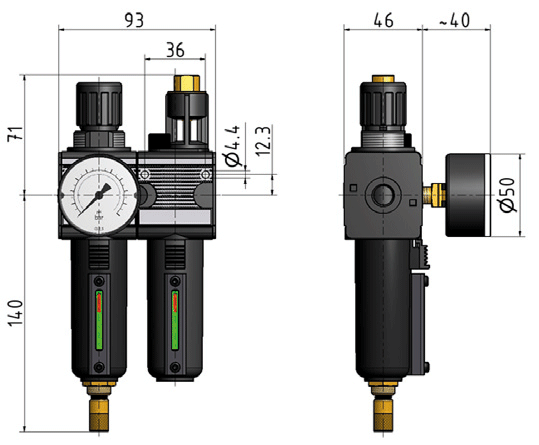

Baugröße 1 mit Metallbehälter und vollautomatischen Ablass (NO)
|
|
 |
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Filter- porosität |
Gewicht Kg |
I/min | Bau- größe |
| 44300562HAM | WEH-2B-1/4-CL11- 3HAM | 0,1-3 | 5µ | 1200 | 1 | |
| 44300564HAM | WEH-2B-1/4-CL11- 6HAM | 0,2-6 | 5µ | 1200 | 1 | |
| 44300560HAM | WEH-2B-1/4-CL11-10HAM | 0,5-10 | 5µ | 1200 | 1 | |
| 44300566HAM | WEH-2B-1/4-CL11-16HAM | 0,5-16 | 5µ | 1200 | 1 | |
| 44300582HAM | WEH-2B-3/8-CL12- 3HAM | 0,1-3 | 5µ | 1200 | 1 | |
| 44300584HAM | WEH-2B-3/8-CL12- 6HAM | 0,2-6 | 5µ | 1200 | 1 | |
| 44300580HAM | WEH-2B-3/8-CL12-10HAM | 0,5-10 | 5µ | 1200 | 1 | |
| 44300586HAM | WEH-2B-3/8-CL12-16HAM | 0,5-16 | 5µ | 1200 | 1 | |
mit ManometeR
| Bauart: | Membran-Druckregler mit Sekundärentlüftung Zentrifugalkraft-Prinzip-Sinterfilter, Proportionalöler |
| Medium: | Druckluft, neutrale Gase |
| Temperatur: | -10 bis +60°C |
| Behältervolumen: | Filter 25 cm³, Öler 50 cm³ |
| Befestigungsart: | Schalttafeleinbau, Winkel, 2 Durchgangslöcher |
| Einbaulage: | vertikal, Ablaßschraube unten |
| Öldosierung bei qv=1.000l/min: | 1 - 2 Tropfen/min (Richtwert) |
| Ölsorte: | CL 32 nach DIN 51517 - ISO VG 32 |
| Durchflusswertmessung: | Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt. Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit * Zentrifugal-Prinzip-Sinterfilter * hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung * Membrandruckregelventil mit Sekundärentlüftung * gute Regelcharakteristik mit kleiner Druck-Hysterese * Einstellknopf verriegel- und abschließbar * Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes * 2 Manometeranschlüsse für variablen Einbau * Proportionalöler * gutes Ansprechverhalten |
 |
 |
 |
|
| Durchflussdiagramm | Hysterese | Öleransprechgrenze | Symbol |
Zubehör
Befestigungswinkel mit zwei Schrauben M4x50 DIN 912
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB1ZW11 | ZW.11 | 64g |
Befestigungswinkel mit Messingmutter M30x1,5 für Regelknopfbefestigung
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443EB0MW30 | MW.30 | 77g |
| Ersatzteile MULTIBLOCK, Baugröße 1 |
