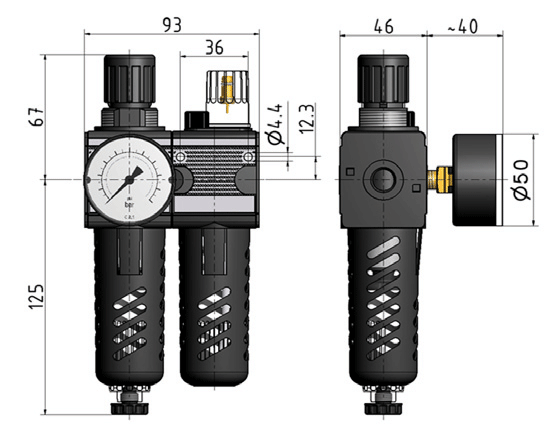

Wartungseinheit, 2-teilig, MULTIBLOCK

Baugröße 3 mit PC-Behälter, Schutzkorb und halbautomatischen Ablass
Art.Nr. Typ    G         Bgr. bar           I/min Bau-
größe
44300622B WEH-2B-3/4-CL34- 3B            5800 3
44300624B WEH-2B-3/4-CL34- 6B            5800 3
44300620B WEH-2B-3/4-CL34- 10B            5800 3
44300626B WEH-2B-3/4-CL34- 16B            5800 3
44300632B WEH-2B-1/2-CL33- 3B            5800 3
44300634B WEH-2B-1/2-CL33- 6B            5800 3
44300630B WEH-2B-1/2-CL33- 10B            5800 3
44300636B WEH-2B-1/2-CL33- 16B            5800 3

 mit Manometer

Eingangsdruck P1: 1,5 bis 16 bar
Filterporosität: 5µm
Behältervolumen: Filter 50 cm³, Öler 125 cm³





Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter
Proportionalöler
(Micronebelöler nur CL.00,CL.01,FRL.00 & FRL.01)
Material: Grivory (PA66) / IXEF1022
Medium: Druckluft, neutrale Gase
Temperatur: max 60°C
Befestigungsart: Schalttafeleinbau, Winkel
Einbaulage: vertikal, Ablaßschraube unten
Staubabscheidung: 99,999%
Durchflusswertmessung:

Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* Einstellknopf verriegel- und abschließbar
* Fixierung der Druckeinstellung durch Arretieren des Einstellknopfes
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten

Durchflussdiagramm Hysterese Öleransprechgrenze Symbol

Zubehör

Winkel-Bausatz für Regelknopfbefestigung  (incl. Kunststoffmutter M50x1,5)

Art.-Nr. Typ Gewicht
443EB3MW350 MW.50 109g

 Befestigungswinkel mit zwei Schrauben M5x75 DIN 912

Art.-Nr. Typ Gewicht
443EB1ZW33 ZW.33-1 102g



Ersatzteile Multiblock, Baugröße 3
