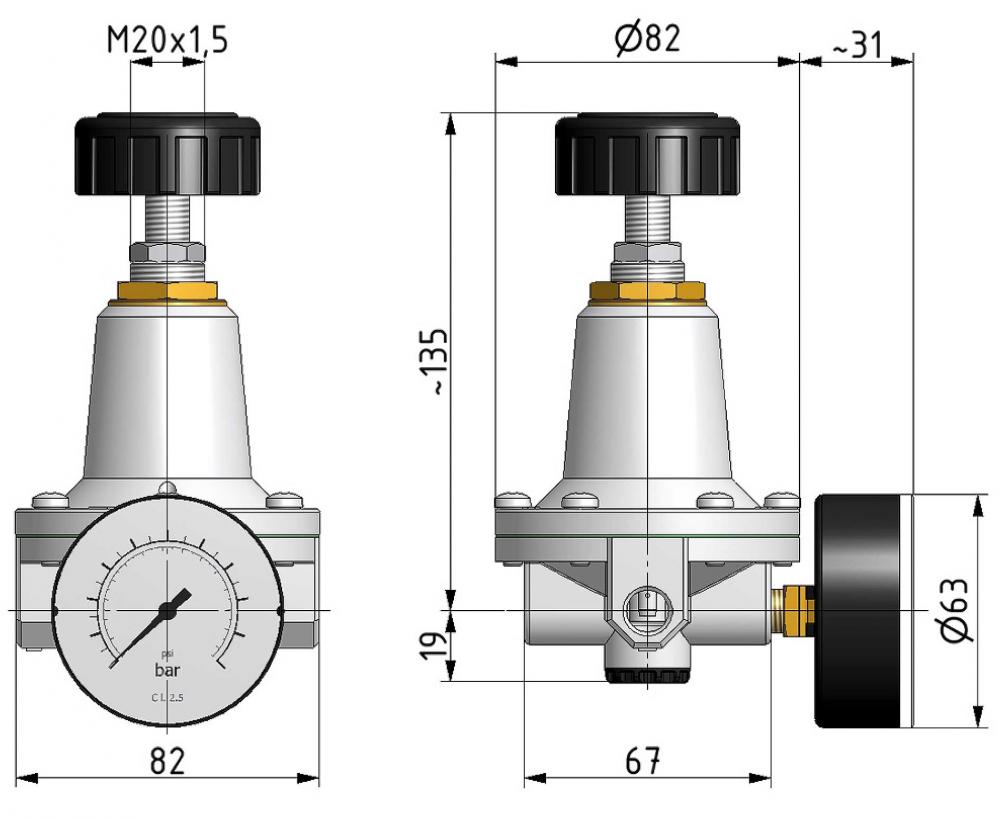

Baugröße 3 Fein-Druckregler 31
|
|
|
|||||
| Art.Nr. | Typ G Bgr. bar | bar | Manometer | Gewicht Kg |
I/min | Bau- größe |
| 44303261 | DRF-1/4-31-1 | 0,1-1 | ∅50 | 0,876 | 480 | 3 |
| 44303263 | DRF-1/4-31-3 | 0,1-3 | ∅50 | 0,876 | 540 | 3 |
| 44303266 | DRF-1/4-31-6 | 0,2-6 | ∅50 | 0,896 | 540 | 3 |
| 44303269 | DRF-1/4-31-10 | 0,5-10 | ∅50 | 0,896 | 500 | 3 |
ohne Manometer
| Bauart: | Membran-Druckregler mit Sekundärentlüftung |
| Material: | Zink-Druckguss |
| Medium: | Druckluft gefiltert 5 μm, ölfrei; neutrale Gase |
| Temperatur: | -10 bis 60°C |
| Eingangsdruck P1: | max. 16 bar |
| Eigenluftverbrauch: | < 1,5 l/min bei P1 5 bar < 2,0 l/min bei P1 7 bar < 4,0 l/min bei P1 10 bar < 6,0 l/min bei P1 12 bar |
| Befestigungsart: | Winkel Schalttafeleinbau |
| Einbaulage: | beliebig |
| Durchflusswertmessung: | Durchflusswertmessung: Eingangsdruck Pe = 8 bar Regler auf Pa = 6 bar eingeregelt Bei Druckluftabnahme und Druckabfall von 6 bar auf 5 bar (Delta P = 1 bar). |
| Anmerkungen: | * Membrandruckregelventil mit Sekundärentlüftung * sehr gute Regelcharakteristik mit sehr kleiner Druck-Hysterese * verschiedene Regelbereiche möglich * 2 Manometeranschlüsse für variablen Einbau * hohe Durchflusswerte * präzise Druckwiederholwerte (Hysterese) |
 |
 |
 |
| Durchflussdiagramm | Hysterese | Symbol |
Zubehör
Befestigungswinkel-Bausatz(BW.30+3xM5x40 ISO4762+6x5 ISO7090)
 |
 |
|
| Art.-Nr. | Typ | Gewicht |
| 443ES3BW30 | BW.30 | 83g |
| Ersatzteile STANDARD, Baugröße 3 |
