Wartungseinheit, 3-teilig, STANDARD

Baugröße 2 mit PC-Behälter und vollautomatischen Ablass (NO)


Art.Nr. Typ         G  Bgr. bar bar Filter posröitiät Gewicht Kg Behälter cm³ Öler cm³ I/min Bau-
größe
44301002AM WEH-3S-3/8-22-3AM  3 40 µm  2,243 50 110 1400 2
44301004AM WEH-3S-3/8-22-6AM  6 40 µm  2,243 50 110 1400 2
44301000AM WEH-3S-3/8-22-10AM  10 40 µm  2,243 50 110 1400 2
44301006AM WEH-3S-3/8-22-16AM  16 40 µm  2,243 50 110 1400 2
44301042AM WEH-3S-1/2-23-3AM  3 40 µm  2,243 50 110 1400 2
44301044AM WEH-3S-1/2-23-6AM  6 40 µm  2,243 50 110 1400 2
44301040AM WEH-3S-1/2-23-10AM  10 40 µm  2,243 50 110 1400 2
44301046AM WEH-3S-1/2-23-16AM  16 40 µm  2,243 50 110 1400 2

 incl. Manometer

Bauart: Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter Proportionalöler
Material: Zink-Druckguss
Medium: Druckluft, neutrale Gase
Temperatur: -10 bis +60°C
Eingangsdruck P1: 1,5 bis 16 bar
Befestigungsart: Winkel
Einbaulage: vertikal, Ablaß unten
Ablaßventil: AM10
Öldosierung: 1-2 Tropfen/min (Richtwert)
Ölsorte: CL 32 nach DIN 51517 - ISO VG 32
Durchflusswertmessung:

Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt. 
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
Anmerkungen:

* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten
* Anschlussgröße bis G2“



Durchflussdiagramm

Hysterese

Öleransprechgrenze

Symbol

 Zubehör

 Winkel-Bausatz für Regelknopfbefestigung  (incl.Messingmutter M20x1,5)
Art.-Nr. Typ Gewicht
443ES1WHM20 WH.M 20 67g

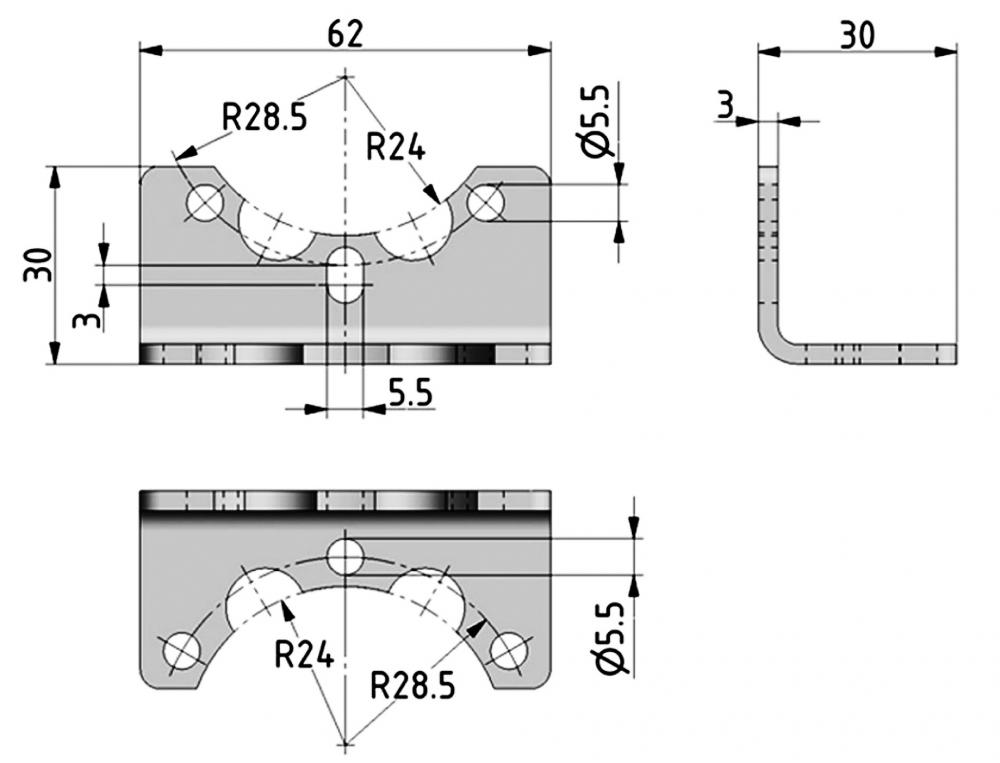

Befestigungswinkel, Bgr. 2

Art.-Nr. Typ Gewicht
443ES2BW20 BW.20 51g



Ersatzteile STANDARD, Baugröße 2
