PU-DUO-Schlauchspiralen mit Gewindeanschlüssen

Polyurethan-DUO-Schlauchspiralen mit Gewindeanschlüssen

Standardfarbe: blau/schwarz

Einsatzbereich:

allgemeiner Maschinenbau, Vakuumtechnik, Handhabungstechnik, Verpackungstechnik, Fördertechnik und viele mehr

Material:

Polyester Polyurethan C 98 A

Medium:

Druckluft, Wasser, Öl, Sauerstoff, Ozon - Beständigkeitsliste beachten!

Druck:

siehe Tabelle (jeweils bei +20°C)

Temperatur:

-35 bis +50°C

Toleranzen:

Außendurchmesser:		Wandstärken:
Ø 4 - 10mm	+0,05-0,07	bis 1,00mm	+0,10
		bis 1,25mm	+0,13

Besondere Merkmale:

•   geringbleibende Verformung nach Langzeitbelastung, gutes
     Rückstellvermögen
•   hohe Zerreißfestigkeit; sehr gute Kälteflexibilität, hohe
     Abriebfestigkeit
•   kleiner Biegeradius
•   geringe Knickverformung
•   Beständigkeit gegen aliphatische Kohlenwasserstoffe und die
      meisten Schmieröle
•   Alterungsbeständigkeit in Sauerstoff und Ozon
•   Der Werkstoff ist nach EG-Richtlinien recyclebar.

Abminderungsfaktoren bei °C:

Der empfohlene Arbeitsdruck bei höherer Temperatur als 20°C wird über den Abminderungsfaktor ermittelt:

Temperatur:	Abminderungsfaktor:
-35°C bis +20°C	1,00
30°C	0,86
40°C	0,75
50°C	0,68

Abminderungsfaktor x Druck bei 20°C (lt. Tabelle) = empfohlener maximaler Arbeitsdruck

    Beispiel:
    PU-8/6-natur bei 40°C
    0,75 x 12 bar = 9 bar

Nur Richtwerte! Die Absolutwerte hängen vom Einsatzfall ab und können differieren!

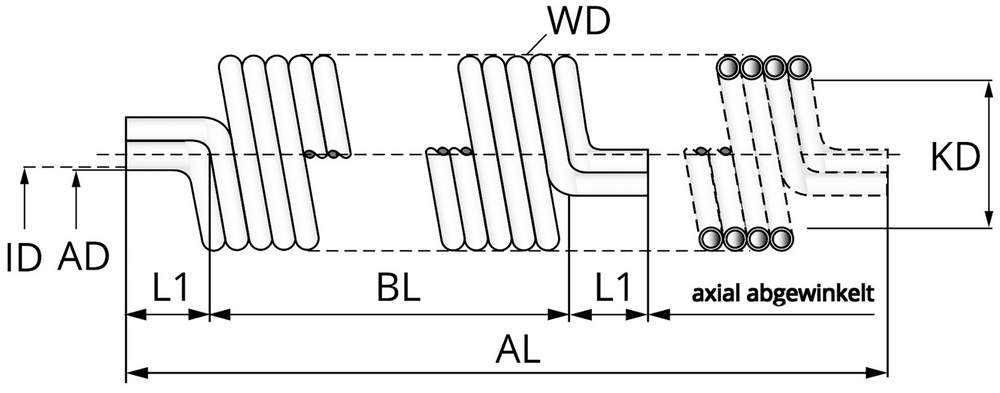

d=Nenndurchmesser Innen
D=Nenndurchmesser Außen


Art.-Nr.	Typ D/d AL	D	d	Wand- stärke	Wendel Anzahl WD	Block- länge BL	L2	Druck bar	Arbeits- länge in m	Wickel innen Ø
43456110	PUSP-DUO-6/4KS-2,5-1/8	6	3,9	1,05	23	290	80	13	2,5	40
43456120	PUSP-DUO-6/4KS-5,0-1/8	6	3,9	1,05	46	468	80	13	5,0	40
43456130	PUSP-DUO-6/4KS-7,5-1/8	6	3,9	1,05	69	870	80	13	7,5	40
43456140	PUSP-DUO-6/4KS-10,0-1/8	6	3,9	1,05	92	1180	80	13	10,0	40
43456210	PUSP-DUO-8/6KS-2,5-1/4	8	5,7	1,15	17	310	80	12	2,5	50
43456220	PUSP-DUO-8/6KS-5,0-1/4	8	5,7	1,15	34	620	80	12	5,0	50
43456230	PUSP-DUO-8/6KS-7,5-1/4	8	5,7	1,15	51	930	80	12	7,5	50
43456240	PUSP-DUO-8/6KS-10,0-1/4	8	5,7	1,15	68	1240	80	12	10,0	50
