Baugröße 5 mit PC-Behälter und vollautomatischen Ablass (NO)
|
|
 |
| Art.Nr. |
Typ G Bgr. bar |
bar |
Filter porositiät |
Gewicht Kg |
Behälter cm³ |
Öler cm³ |
I/min |
Bau-
größe |
| 44301122AM |
WEH-3S-3/4-54-3AM |
3 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301124AM |
WEH-3S-3/4-54-6AM |
6 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301120AM |
WEH-3S-3/4-54-10AM |
10 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301126AM |
WEH-3S-3/4-54-16AM |
16 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301142AM |
WEH-3S- 1 -55-3AM |
3 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301144AM |
WEH-3S- 1 -55-6AM |
6 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301140AM |
WEH-3S- 1 -55-10AM |
10 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
| 44301146AM |
WEH-3S- 1 -55-16AM |
16 |
40 µm |
4,539 |
300 |
550 |
5000 |
5 |
|
incl. Manometer
| Bauart: |
Membran-Druckregler mit Sekundärentlüftung
Zentrifugalkraft-Prinzip-Sinterfilter Proportionalöler |
| Material: |
Zink-Druckguss |
| Medium: |
Druckluft, neutrale Gase |
| Temperatur: |
-10 bis +60°C |
| Eingangsdruck P1: |
1,5 bis 16 bar |
| Befestigungsart: |
Winkel |
| Einbaulage: |
vertikal, Ablaßschraube unten |
| Ablaßventil: |
AM10 |
| Öldosierung: |
1-2 Tropfen/min (Richtwert) |
| Ölsorte: |
CL 32 nach DIN 51517 - ISO VG 32 |
| Durchflusswertmessung: |
Eingangsdruck Pe = 8 bar
Regler auf Pa = 6 bar eingeregelt.
Bei Druckluftabnahme und Druckabfall von 6 bar auf
5 bar (Delta P = 1 bar).
|
| Anmerkungen: |
* Filter-, Regler- und Ölerfunktion platzsparend in einer Geräteeinheit
* Zentrifugal-Prinzip-Sinterfilter
* hoher Durchfluss und Wirkungsgrad der Schmutzabscheidung
* Membrandruckregelventil mit Sekundärentlüftung
* gute Regelcharakteristik mit kleiner Druck-Hysterese
* 2 Manometeranschlüsse für variablen Einbau
* Proportionalöler
* gutes Ansprechverhalten
* Anschlussgröße bis G2“
|
 |
 |
 |
 |
| Durchflussdiagramm |
Hysterese |
Öleransprechgrenze |
Symbol |
Zubehör

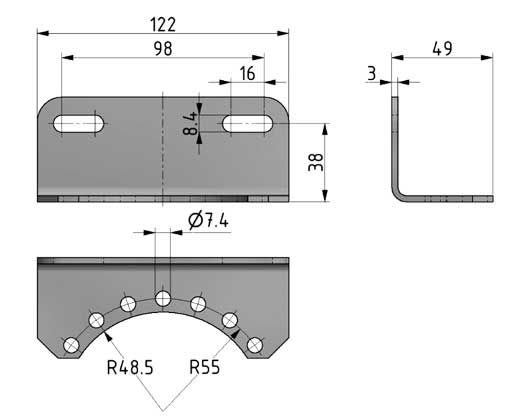

Befestigungswinkel, Bgr. 5
 |
 |
| Art.-Nr. |
Typ |
Gewicht |
| 443ES5BW50N |
BW.50 N |
221g |
